On 6. Jun 2025, at 20:46, Christian Berger <christian at clarke-3.de> wrote:
>
> Am 06.06.25 um 15:27 schrieb Stefan Bethke:
>> Mir ist eine Mystery BTX-Karte zugeflogen. Ich dachte, das sei eine RAFI ISA-Karte, aber kein Hinweis auf RAFI, und eindeutig PS2. Falls jmand eine Idee hat, was das ist, und ggf. die Software...
>
> Das Foto ist leider etwas unscharf, aber man sieht die D/A-Wandler Hybride. Ob die wirklich von RAFI kommt weiß ich nicht. So nach den Chips ist das wahrscheinlich keine Loewe.

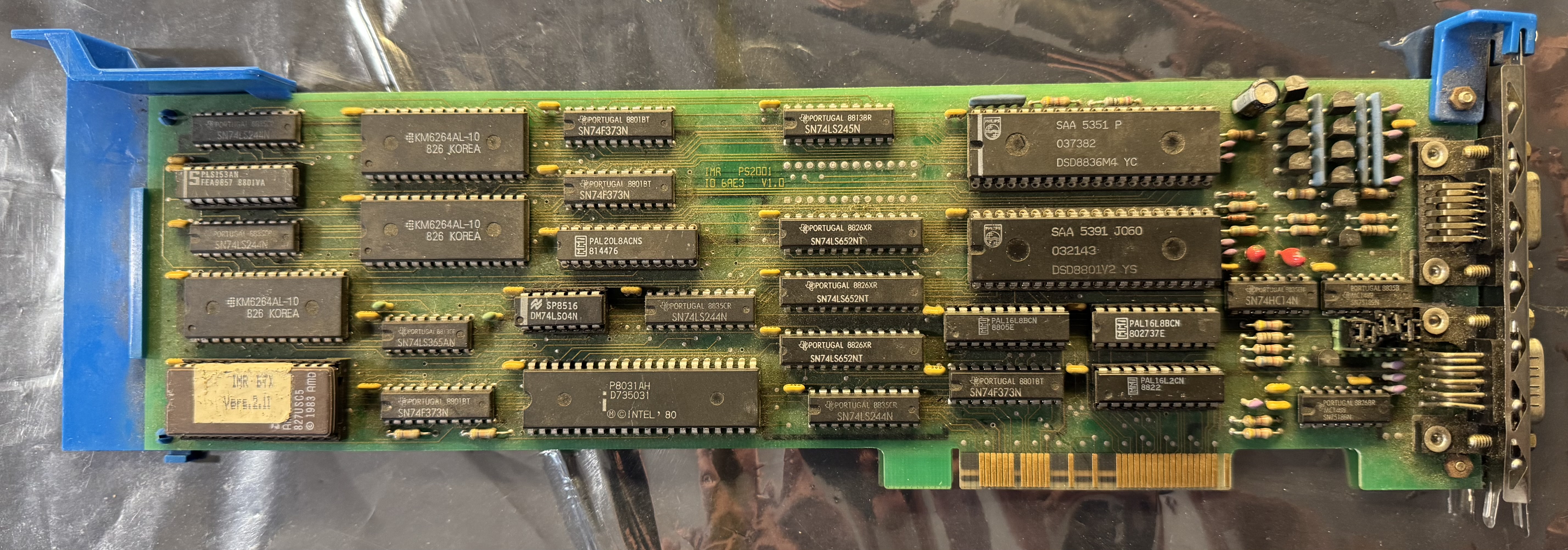

Anbei nochmal das Foto in maximaler Größe.

In der Mitte vom Board findet sich die Beschriftung "IMR PS2001" / "IO 6AE3 V1.0". Könnte das die MCA-ID sein? Gibt's eine Liste, in der man suchen kann? Ich habe auf Anhieb Schwierigkeiten, für "Microchannel ID" oder "MCA card id" Treffer zu finden, die was mit dem Bus-System zu tun haben :-)

Auf einem Chip ist ein Sticker "IMR BTX" "Vers.2.11" (sieht aus wie ein EPROM, ich will den Sticker aber nicht abpuhlen). Ich finde einen 8031, einen SAA5351 und einen  SAA5391. Außerdem ein PLS153A und zwei PAL16L8 und ein PAL16L2, die drei PALs sitzen beim Edge-Connector.


Gruß,
Stefan

--
